I cartelli monitori per cabine elettriche CEI 99-4:2014
La norma CEI 99-4 "Guida per l'esecuzione di cabine elettriche MT/BT del cliente/utente finale", specifica, in dettaglio nell'appendice C, quali sono i cartelli monitori previsti per le cabine elettriche, il documento allegato ne illustra il contenuto.
_______
CEI 99-4
Guida per l'esecuzione di cabine elettriche MT/BT del cliente/utente finale
Si premette agli utilizzatori della presente Guida, che:
- l'ingresso in cabina è consentito solo tramite l'uso di attrezzi o chiavi (vedere CEI EN 61936-1);
- l'accesso ad una cabina elettrica è permesso solo alle persone autorizzate ed addestrate sulle operazioni da compiere e in grado, inoltre, di prestare i primi soccorsi ad un eventuale infortunato;
- secondo la Norma, nella cabina si deve sempre realizzare la protezione contro i contatti diretti sulla parte di impianto di MT;
- per tutto ciò che non è esplicitamente previsto per la parte BT nella Norma CEI EN 61936-1, si devono osservare le prescrizioni della Norma CEI 64-8 (parti da 1 a 6).
....
5.19.2.2 Mezzi di estinzione Premesso che nel caso di trasformatori installati direttamente nei reparti industriali si devono prevedere gli opportuni mezzi di estinzione (vedere la Norma CEI EN 61936-1), essi si devono collocare in luoghi facilmente accessibili anche in caso di incendio.
Segnale estintore
...
Allegato C
Esempi indicativi di cartelli monitori utilizzati per le cabine elettriche
C.1 Premessa
Si fa presente che il D.Lgs 81/2008, Allegato XXV riporta le prescrizioni generali per i cartelli segnaletici, ad. es. forma, colore, ecc. Pertanto, i cartelli che seguono dovranno rispettare le prescrizioni summenzionate.
C.1.1 Esempi di cartelli di divieto, avvertimento e identificazione
01. Non toccare quadro sotto tensione
02. Non commutare
...
...
10. Cartello di divieto di ingresso alle persone non autorizzate o di oltrepassare il limite di una zona di lavoro.
...
15. Cartello di avvertimento di pericolo che può essere integrato, ad esempio, con scritte quali:
- alta tensione - pericolo di morte
- conduttori ad alta tensione ad altezza ridotta
- parti a tensione pericolosa oltre x metri
20. Cartello combinato con divieto ed avvertimento con indicazione esplicita dei divieti
....
22. Cartello di identificazione dei circuiti con diverse colorazioni per i diversi livelli di tensione e per i conduttori di messa a terra
...
24. Cartello di identificazione del livello di tensione di una particolare circuitazione
...

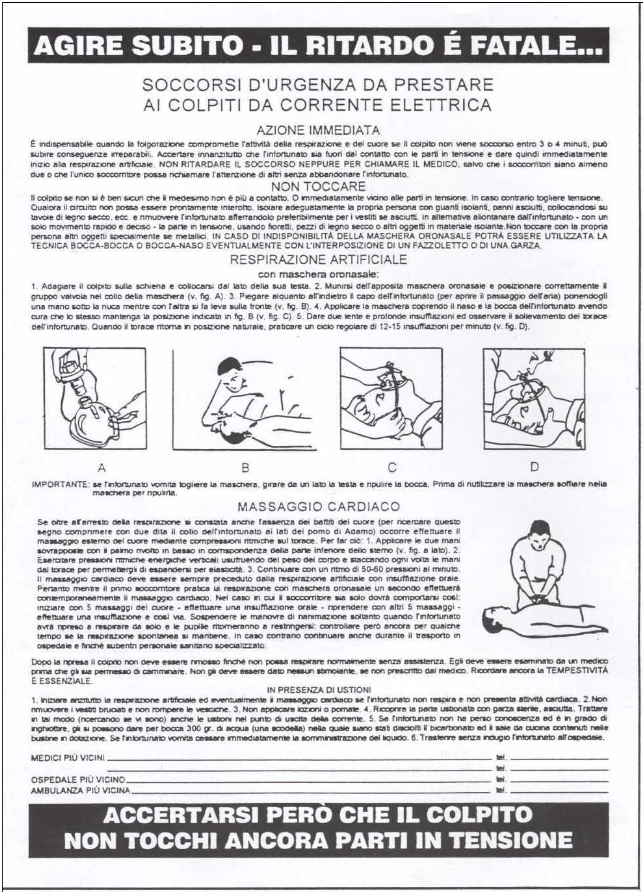

C.2 Cartello per i primi soccorsi d’urgenza
...
C.2 Cartello per i primi soccorsi d’urgenza
N.B. - Si raccomanda di compilare i dati richiesti nella parte inferiore del presente cartello
(1) Si tenga presente che le tecniche di primo soccorso sono in aggiornamento. In particolare, l’attuale tecnica privilegia il massaggio cardiaco alla respirazione bocca-bocca, quando è possibile.
